รายละเอียด

‍1 ผลิตจากแผ่นพลาสติกใสคุณภาพดี
2 อัตราการวัด
•แนวตั้ง: วัดได้ด้านละ 10 มิลลิเมตรจากจุดศูนย์กลาง
•แนวนอน: วัดได้ด้านละ 20 มิลลิเมตรจากจุดศูนย์กลาง
3 มีขีดส่วนแบ่ง ช่องละ 1 มิลลิเมตร มีเลขกำกับในระยะ 10, 15, และ 20 มิลลิเมตรจากจุดศูนย์กลาง
4 ตารางวัดขนาด ตั้งอยู่ที่จุดศูนย์กลางของอุปกรณ์ ขนาบด้วยมาตรวัดความยาวสี่ด้าน ช่วยให้สามารถวัดการขยายตัวหรือการเคลื่อนที่ของรอยแตกได้ในทั้งสองทิศทาง
5 มีสองรุ่น CMG-20 รุ่นแผ่นยาวสำหรับวัดรอยร้าวในพื้นที่เปิดทั่วไป และ CMG-20L รุ่นเข้ามุม ลักษณะทรงตัว L เพื่อการวัดในมุมสิ่งปลูกสร้างต่างๆ

วิธีการใช้งาน‍

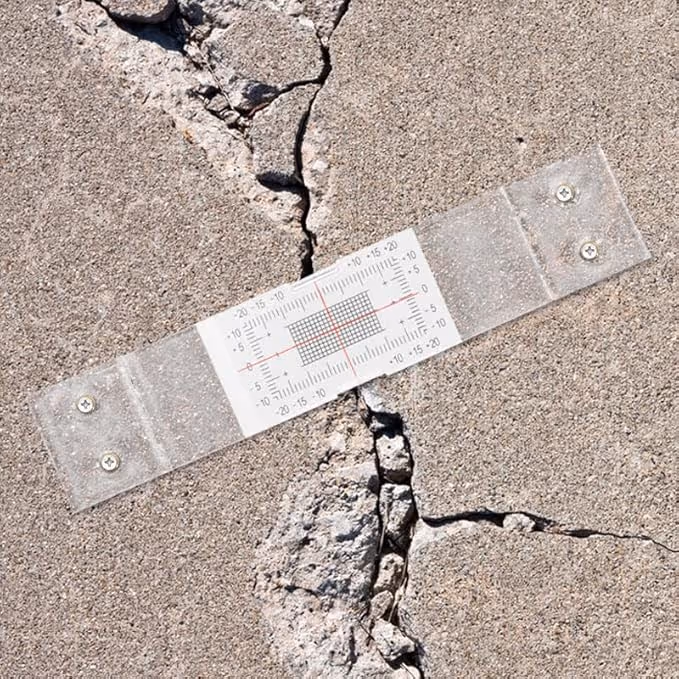

วางแผนให้จุดศูนย์กลางของตารางอยู่ที่จุดที่ต้องการวัดและวัดขนาดตามมาตรวัดทุกด้านเพื่อหาขนาดของรอยแตกรอยร้าว
